커넥터 LA-FI(롱겐): 산업용(자동차) 엘앤텍 진공 누설테스트 실링 커넥터 밀폐커넥터 리크테스트키트
에어리크 헬륨리크 수소리크 H2누설검사
[용도] LA-FI Quick Connector는 불규칙적인 내부의 구멍 및 내부 누수 및 누유 요소를 안정적이고 신속하게 씰링하여 각종 누수여부를 테스트 할 수 있는 커넥터입니다. . 둥글고 거친 표면에서 밀봉하고 테스트 피스의 큰 오차를 제거하기 위해 elastomer 장착.
엘앤텍의 LAFI 퀵커넥터는 공기압력에 의한 작동원리로 특히 누수 및 누유시험 절차 자동화에 최적화 설계되었습니다. LAFI 퀵커넥터는 접촉면에 물 또는 윤활물질이 노출되지 않도록 최대 밀봉설계와 시험물 표면 사이의 마찰력을 최대한 높이기 위하여 시험 대상에 축력 및 횡력을 가하지 않고 누수.누유 테스트를 실행할 수 있도록 고안된 제품입니다. 엘앤텍 밀폐커넥터 실링커넥터 리크테스트 퀵커넥터
【Operating pressure PS】port B：Vacuum up to Max. 9 bar, other designs on request
Note: For pressurized applications the LA-FI must be secured by a fixturing device. On vacuum applications the LA-FI does not need to be secured.
【Pilot pressure】port P：4 – 12 bar compressed air
【Material】Housing, piston and spacer: Aluminium
【Sealing Material】NBR，Urethane seals for high-wear applications are optional, for threaded applications as standard
【Leak rate】10-3 mbar×l/s (10-4 Pa×m3/s)
【Temperature range】+5 ℃ ～ +80 ℃
FEATURES
Elastomer 장착 !
누수시험 자동화에 최적 !
불규칙 내부구조 테스트 가능!
EXAMPLE 0F USE

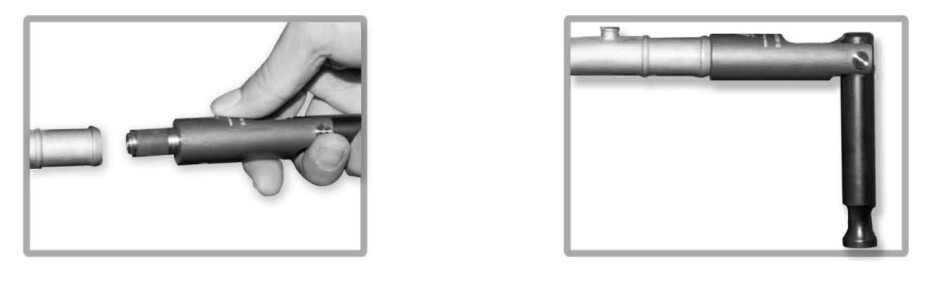

연결 : 고정 클램프로 커넥터를 고정 > 커넥터를 테스트 피스에 삽입 > 파일럿에어서플라이에 연결 > 실험압력 가압
분리 : 압력을 해제 > 커넥터 탈거
사진 설명을 입력하세요.
상품종류 및 사이즈 문의 : ☎ 031-346-7277
e-mail : Leaktop@naver.com
▶엘앤텍 퀵커넥터 소개 홈페이지 Lntech.co.kr
▶ 엘앤텍 리크테스트장비 및 특수시험장비 설계 및 제조(공장) 홈페이지 Lntech.net
