실링커넥터 LA300 -리크테스트커텍터 퀵커넥터

퀵커넥터 LA300 : 산업방수테스트 자동차.엔젠 진공 압력 누설테스트

엘앤텍 퀵커넥터 LA시리즈

실링커넥터 LA300

퀵커넥터 앨엔텍 LA300 산업방수.엔진 및 각종 누유테스트 키트

[용도] LA300 퀵커넥터(Quick-Connector) 는 방수산업장비 및 표준화된 내부 나사형 피스, 각종 누유.누수시험대상에 밀봉.밀착하여 테스트 할 수 있게 고안되었습니다. 시험대상의 압력이 높을수록 커넥터는 시험 부품에 단단히 고정되고 몇 초 안에 밀폐 연결이 가능합니다. 프론트 오링(o-ring)은 시험대상과 퀵커넥터의 연결부를 안정적으로 씰링하며 추가적인 클램핑 장치는 필요하지 않습니다.

옵션 플러그 사용으로 누유 및 방수진단 시험대상의 형태와 길이 상관없이 특수한 형태의 테스트 셋팅도 가능합니다.

​

[ TECHNICAL DATA ]

​

【Operating pressure PS】port B：Vacuum up to Max. 200 bar

【Pilot pressure (Type V)】port P1: 6 – 12 bar compressed air

【Material】Corrosion resistant stainless steel, anodized aluminium. Other designs on request.

【Sealing Material】NBR, Urethane seals are available for abrasive applications

【Leak rate】10-3 mbar×l/s (10-4 Pa×m3/s)

【Temperature range】+5 ℃ ～ +80 ℃

​

실링커넥터 LA300

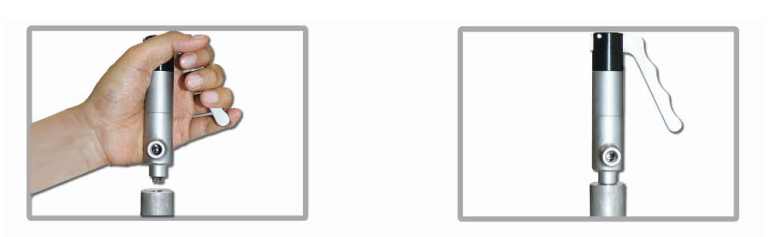

퀵커넥터 엘앤텍 LA300 사용 및 분리

사용법 : 퀵커넥터(LA300)의 핸들을 누른상태에서 시험대상의 홀에 맞추어 끼웁니다.

분리 : 압력제거 후 분리

궁금할 땐 네이버 톡톡하세요!

상품모델 및 사이즈 상담 !!

엘앤텍 LA-FI 퀵 커넥터

상품종류 및 사이즈 문의 : ☎ 031-346-7277

e-mail : Leaktop@naver.com

▶엘앤텍 퀵커넥터 소개 홈페이지 Leakconnector.com

▶ 엘앤텍 리크테스트장비 및 특수시험장비 설계 및 제조(공장) 홈페이지 Lntech.net

​

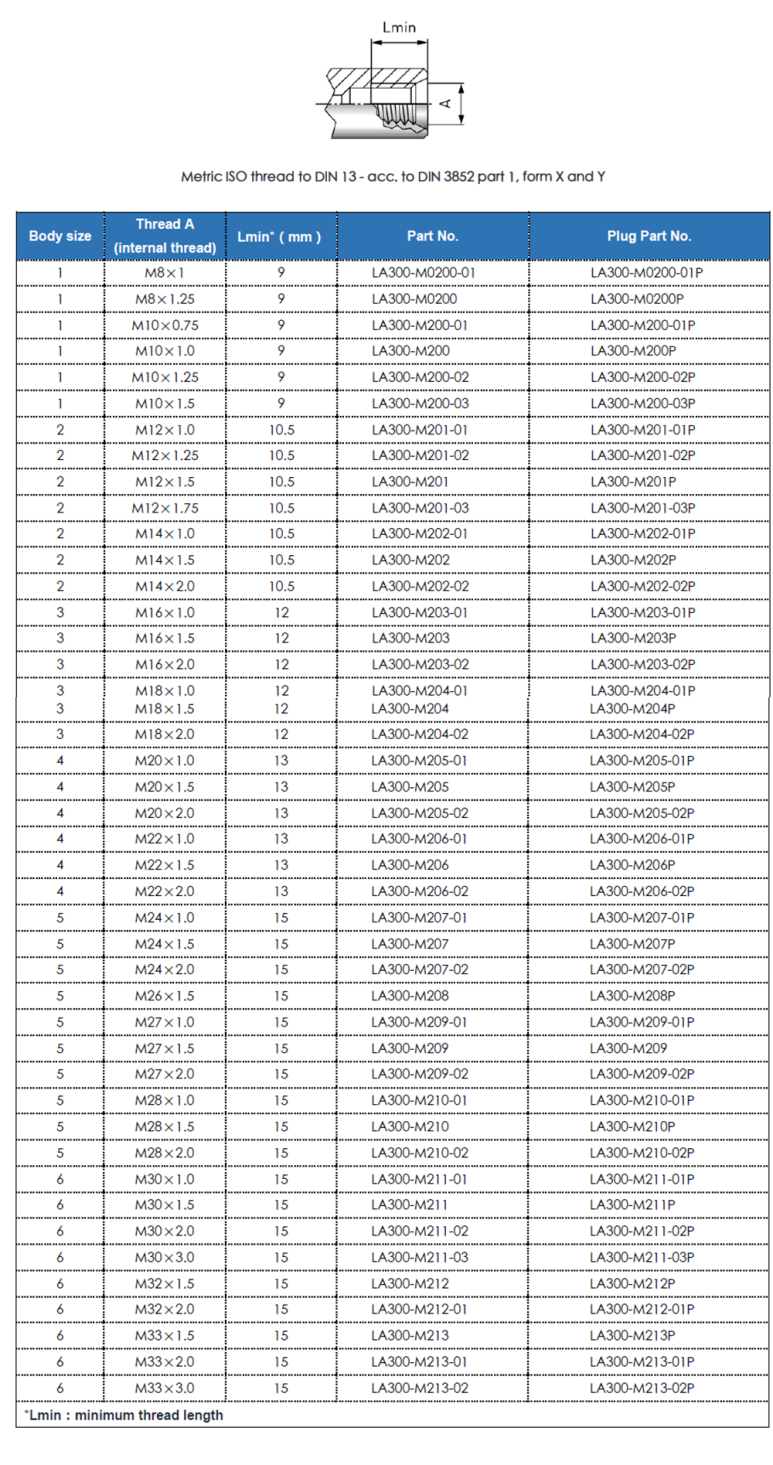

ORDERING：approx. dimensions (mm)
