리크테스트-에어컨트롤모듈 성능시험

AIR CONTORL MODULE 성능시험기

​
본 리크테스트(leaktest) 설비는 AIR CONTROL MODULE을 성능 검사를 하기 위한 설비입니다.
LEAK TEST 유체는 AIR이며 리크테스트 압력 작동검사 0.5 BAR, 저압 기밀테스트 0.5 BAR
고압 기밀 검사 7 BAR, 듀티검사 2 BAR에서 TEST하는 누설검사 장비입니다.

리크 테스터 본체의 구조는 JIG FIXTURE 부, FLOW TESTER, CONTROL 부 , 공압 장치부 로 되어 있으며 리크 테스트의 압은 0.5 BAR /7 BAR/2 BAR (AIR), 서클 타임으로는 로딩 타임 4 Sec, 머신 타임 100 Sec 이내, 언로딩타밍 4 Sec으로써 토탈 108 Sec입니다.

​

리크 테스트기 설비 방식은 PLC TYPE(XGT PLC)이 채택되었으며 리크 테스터 설비의 설치는 장소의 지정 후 FOOT MASTER의 ADJUST BOLT로 수평으로 정확한 LEVEL을 맞추어야 합니다.

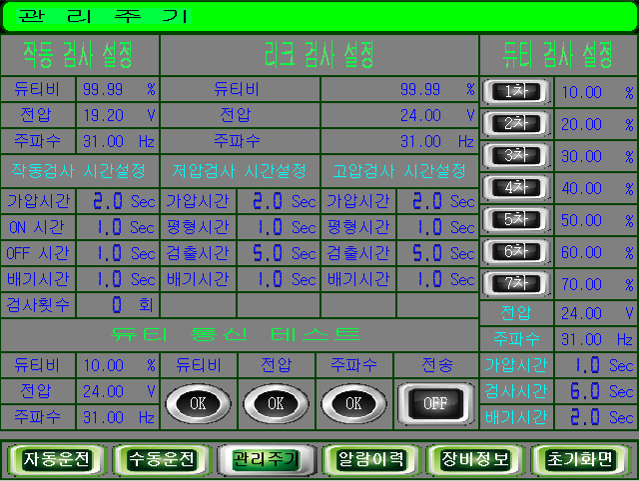

터치스크린 메뉴는 자동운전 화면전환, 수동운전 화면으로 전환, 장비 TEST 세팅 화면으로 관련주기를 세팅하며 알람 발생 시 LIST 화면으로 전환합니다. 초기화면은 장비 ON 시 초기 디스플레이 화면으로 전환됩니다. 또한 본 에어 리크테스트 AUTO 및 MANUAL 화면 표시는 자동 운전 중 운전 진행 상황 및 판정 여부 등 종합적인 상황을 확인할 수 있습니다.

리크 테스터기의 작동검사는 상부포트씰링, 후면포트씰링, 전면 포트 실링을 동작시키고
검사 후 테스트의 합격과 불합격 판정을 표시합니다.

에어 리크 테스트를 위한 듀티검사 역시 상부포트씰링, 전면 포트 실링을 동작시키고 검사를 마치면 합격·불합격 판정 표시가 화면에 나타나며 듀티검사는 각 7차 공정까지 있으며 선택적으로 관리 주기 검사가 가능합니다.

실린더 복귀는 검사 완료 후 복귀하도록 조작합니다.

그 밖에도 본 에어 리크테스트 시스템 장비는 내부 저압 기밀테스트, 내부 고압 기밀테스트, 외부 고압 기밀 검사 등의 에어 리크테스트 관련 폭넓은 시험이 가능합니다.

보편적으로 리크 테스트기 시스템 설비와 장비는 정기적 보수는 외관만을 점검하지 말고 COVER로 분해하여 내부도 점검해 줘야 합니다. 또한 에어 리크테스트 설비 및 리크디텍터 장치의 전기 보수는 경험 있는 본사의 리크테스트 기술전문가에게 의뢰하는 것이 좋습니다.

전기 개폐 시 전기 접촉기는 1년에 1번 정도 먼지 등을 청소 점검하는 것을 권장합니다. 접점이 변색 돼 있어도 접촉 불량의 원인이 될 수 있습니다. 또한 접점 표면이 오목, 볼록 상태가 크면 줄 등으로 수정해야 하고 접점 WAVE가 1mm 이하로 되면 교환이 필요한 시기이며 6개월에 1번 정도 제어부 회로도 절연 저항을 측정해주는 것이 좋습니다.

리크테스터기의 주변은  오물 등이 BOX 내 혼입되지 않도록 주의해 주는 것이 좋습니다.

















---
